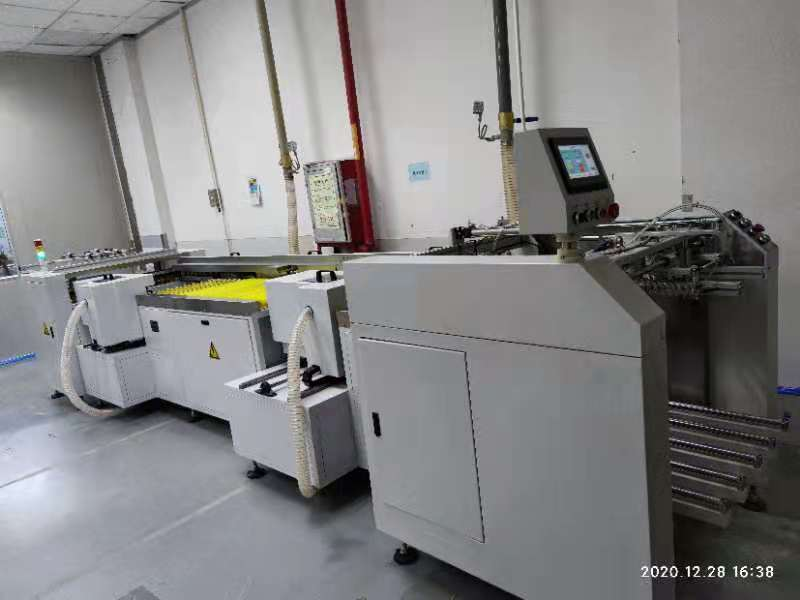

设备用途/功能描述：主要用于磨削PCB板料边缘，使其光滑；1.1.本设备亦可搭配成放板；磨边；收板组合线，1.2收板机与放板机可根据需要选购；1.3收板机与放板机为独立操作面板；1.4一次流程
主要用于磨削PCB板料边缘，使其光滑；
1.1.本设备亦可搭配成放板；磨边；收板组合线，
1.2收板机与放板机可根据需要选购；
1.3收板机与放板机为独立操作面板；
1.4一次流程可磨四边，提高生产效率．
1.5无需因板材大小而停机调整尺寸．
1.6选购自动收放板机，手推台车上下料，省时省力．
1.7收板机具防板面板刮伤功能．
1.8自动纠正进料．
1.9使用聚晶鑚石磨边刀，保证精细磨边质量．
2.0配合各种板件，可于人机界面设定参数
设备配置/规格/参数/性能表：
|
设备规格表 |
备注 |
|
|
1、电源规格 |
AC380V/50HZ/3PH+N（零线）+E（地线） 32A断路器控制电源,总耗电量：3KW |
|
|
2、气源规格 |
0.6MPA 100NL/MIN |
|
|
3、集尘设备 |
最大静压：500~900mmaq 风量：30~60M³/Min 集尘管径：外径Φ50mm管道接驳至安装位； |
|
|
4、机台外形尺寸 |
L6419*1500*1220mm |
|
|
5、机台重量 |
约800KG |
|
|
B、制程能力 |
|
|
|
1、可磨板厚 |
0.6～2.4mm |
|
|
2、板面大小 |
Max:760*760mm, Min:280*280mm; |
|
|
3、产速 |
约8PCS/Min |
|
|
4、工作高度 |
850±30mm |
|
|
C、磨边机 |
双边方式磨边 |
|
|
1、磨边角度 |
90°角转角 |
|
|
2、磨边量 |
每边平均1~1.5mm(可调） |
|
|
D、磨边刀具 |
1.钻石刀具规格：Ø83*25.4*R0.5*6Z 2.使用寿命：以500*500*1mm板测试，2~3万片以上 3.可研磨次数：约4~6次（正常使用状态） |
|
|
4、更换刀具时间 |
1min/片 |
|
|
5、进刀量调整方式 |
机械螺杆式调整 |
|
|
6、板厚调整方式 |
机械螺杆式调整 |
|
|
7、板大小调整方式 |
不需调整（长*宽） |
|
|
9、磨边品质 |
磨边量均匀、板边平滑，不会有毛边 |
|
|
10、定位靠边方式 |
斜滚轮将PCB板靠边定位 |
|
|
11、集尘方式 |
流线型集尘盖，接2〞软管（约Ø50mm) |
|
